在非偏振光下，它看起來只是一塊平平無奇的“玻璃窗"；但在偏振光的世界里，它是掌控光束狀態的“魔術師"。

你是否遇到過這樣的情況：激光器輸出功率不穩定？反射光燒壞了昂貴的種子源？或者成像系統的對比度總是不達標？這些問題的幕后黑手，往往指向同一個光學元件——波片（Waveplates）。

從λ/4到 λ/2，從多級到零級，波片的選擇絕非“能用就行"。微小的延遲誤差或錯誤的選型，都可能導致整個光學系統的精度崩盤。今天，我們將基于 Edmund Optics 的專業技術積累，為你深度拆解波片的底層邏輯、構造工藝及實戰應用。

正文

在光學實驗室或激光加工設備中，我們經常需要對光進行精密的“手術"：將線偏振轉為圓偏振、旋轉偏振方向，或是構建光隔離器。實現這些功能的關鍵，就是波片（也稱為相位延遲器）。

雖然它們外表簡單，但在微觀層面，它們正在進行一場關于“光速"的精密競賽。

一、核心術語：波片是如何“操控"光的？

要理解波片，首先要掌握三個核心概念：雙折射、快慢軸、延遲量。

1. 雙折射 (Birefringence)：光的“分道揚鑣"

波片通常由石英晶體、方解石或聚合物等雙折射材料制成。與普通玻璃（各向同性）不同，雙折射材料在微觀結構上具有方向性。

當一束非偏振光進入波片時，它不會像通過普通玻璃那樣直接穿過，而是被“分裂"成兩個正交的偏振分量：平行分量和垂直分量。這就像一隊人馬進入了叢林，被迫分成了兩路縱隊。

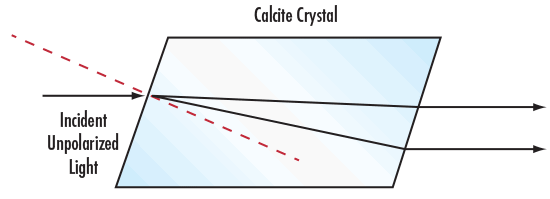

圖1：雙折射方解石晶體分離非偏振光

2. 快軸與慢軸 (Fast and Slow Axis)：光速的賽跑

被分開的兩個分量，在晶體中的行進速度是不同的。

• 快軸 (Fast Axis)： 沿該軸偏振的光折射率較低，阻力小，跑得快。

• 慢軸 (Slow Axis)： 沿該軸偏振的光折射率較高，阻力大，跑得慢。

在實際產品中，你通常會在波片支架上看到一個小圓點或白線，那就是快軸的標記。安裝時，認準這個標記至關重要。

圖2：Edmund Optics® 精密零級波片（相位延遲器） 顯示支架上的白色指示線

3. 延遲量 (Retardation)：相位的“時間差"

這是波片最重要的參數。由于“快軸"和“慢軸"上的光速不同，當光穿過波片后，兩個分量之間會產生一個相位差，這就是延遲。

• λ/4 (四分之一波片)： 延遲四分之一個波長（90°相位差）。它能將正弦波變?yōu)橛嘞也?，是線偏振與圓偏振互轉的神器。

• λ/2 (半波片)： 延遲半個波長（180°相位差）。它常用于旋轉偏振方向，是調整光路偏振態的“扳手"。

• 1λ(全波片)： 延遲一個完整波長。雖然看起來波形重疊了，但在應力分析或特定補償應用中相對重要。

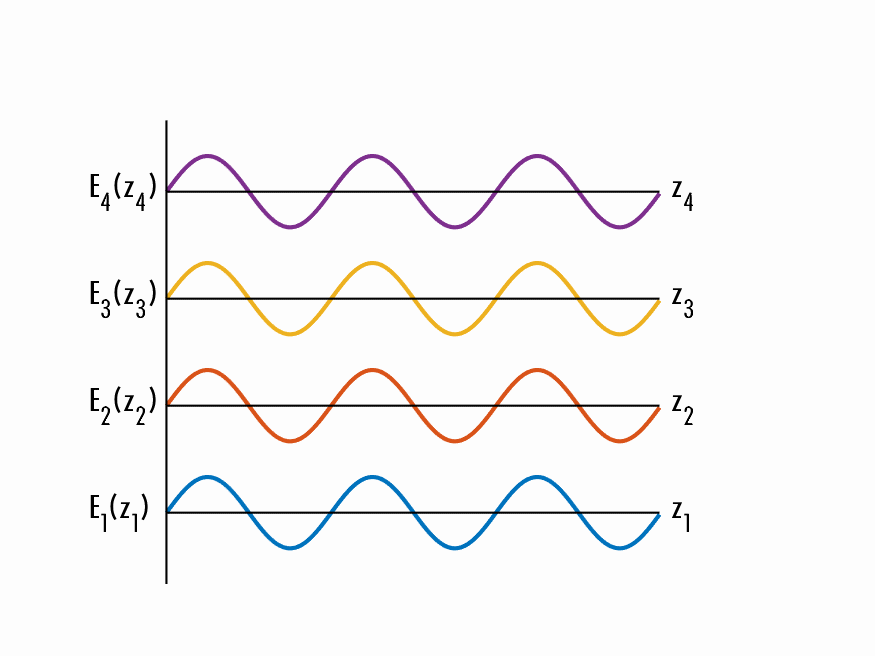

圖3a：電場波的延遲

二、選型實戰：多級、零級還是消色差？

這是工程師最容易糾結的環節。市面上的波片種類繁多，價格差異巨大，到底該怎么選？我們從原理和構造上為您深度剖析。

1. 多級波片 (Multi-Order)：高性價比的“實驗室?？?

• 構造： 由單片石英晶體板制成，標稱厚度約 0.5mm。

• 原理（時鐘類比）： 多級波片的總延遲是“所需延遲 + 整數倍波長"。

• 這就好比兩個時鐘，一個顯示中午12點，另一個顯示一周后的中午12點。雖然看起來指的時間一樣（偏振態效果相同），但后者實際上多走了很多圈。

• 缺點： 正因為這“多走的很多圈"，多級波片對環境非常敏感。

• 溫度敏感： 溫度微變導致晶體厚度變化，累積的誤差會非常大。

• 波長敏感： 只能在極窄的帶寬下工作。

• 適用場景： 氣候受控的實驗室環境、單一波長的低功率激光應用。

圖4：7.25λ多級波片在632.8nm的延遲與溫度的關系

圖5：7.25λ多級波片在632.8nm的延遲與波長的關系

2. 零級波片 (Zero-Order)：穩定性的先鋒

如果你需要高穩定性，或者工作環境溫度變化大，零級波片是選擇。它的總延遲就是所需值，沒有多余的“圈數"。

這里需要特別注意它的兩種構造方式：

1）復合零級（標準）：

• 做法： 將兩個多級石英波片軸向交叉疊加。一個波片的快軸對準另一個的慢軸，兩者的延遲相互抵消，只留下所需的微小差值。

• 優勢： 大大提高了對溫度和波長變化的穩定性。

• 構造細節：

空氣隙構造 (Air-Spaced)： 兩片晶體中間有空氣隙，只在支架邊緣固定。適合高功率脈沖激光（如 >1MW/cm2），因為沒有膠層吸收能量。但缺點是較脆弱，清潔需極其小心。

膠合構造 (Cemented)： 兩片晶體中間用透明光學膠粘合。適合連續波激光或中低功率應用。優勢是機械強度高，透光率好，易于處理。

2）真零級（聚合物）：

• 做法： 直接將雙折射材料加工到極薄（幾微米），通常夾在兩塊玻璃板之間。

• 優勢： 對入射角的變化最不敏感，視場角較佳。

圖6：λ/4零級波片在632.8nm的延遲與溫度的關系

圖7：λ/4零級波片在632.8nm的延遲與波長的關系

3. 消色差波片 (Achromatic)：寬帶光源的救星

• 痛點： 普通石英波片的延遲量會隨波長變化（色散）。如果你使用的是飛秒激光或可調諧光源，普通波片會導致不同波長的偏振態不一致。

• 解法： 使用 石英 + 氟化鎂 (MgF2) 的組合。

• 原理： 類似于消色差透鏡，利用兩種材料色散特性的互補，在寬波段內“拉平"延遲曲線。

• 進階版（超消色差）： 引入藍寶石基底，形成三層結構，將工作范圍進一步拓展至近紅外區域，且平坦度較佳。

圖8：610 – 850nm消色差波片的延遲與波長的關系

4. 預算之選：聚合物延遲膜

如果你的預算有限，或者應用場景是LCD顯示、光纖通訊而非高能激光，聚合物延遲膜是優秀的替代品。

• 特點： 價格僅為晶體波片的幾分之一，輕薄，可隨意裁剪尺寸。

限制： 損傷閾值低，千萬不要用于高功率激光，否則會瞬間燒穿。

三、制造工藝：為什么波片這么難做？

別看它只是一片透明的“玻璃"，波片的制造是光學加工中具有挑戰性的領域。

1.晶軸定位： 切割晶體時，軸的方向誤差必須控制在幾弧分以內。一旦切歪，雙折射效果就會大打折扣。

2.拋光： 表面必須拋光至激光級，平行度達到弧秒級（1弧秒 ≈ 1/3600度）。

3.厚度控制： 厚度公差是微米的一小部分。對于零級波片，沒有“試錯"的余地，必須一次成型。

4.精密檢測： 驗證延遲公差需要經過專門訓練的光學技師，使用定制的測試設備進行逐片檢測。

Edmund Optics 的每一片波片，在鍍膜和裝配前都經過了上述嚴苛的流程，確保 λ/10的波前質量。

四、應用場景深度解析

理論講完了，我們來看看在實際光路搭建中，波片能幫我們解決哪些棘手問題。

場景一：激光偏振方向不對怎么辦？

痛點： 你的激光器輸出的是水平偏振光，但你的反射鏡或隔離器需要垂直偏振光。

解法： 使用一個 λ/2波片。

操作技巧：將波片的快軸相對于入射偏振方向旋轉θ角，出射光的偏振方向就會旋轉2θ。

• 實例： 將波片軸旋轉45°，水平偏振光就會變成垂直偏振光（旋轉90°）。

• 優勢： 你不需要物理旋轉激光器或整個光路，只需輕輕旋轉這片小小的玻璃，就能任意調整偏振角度。

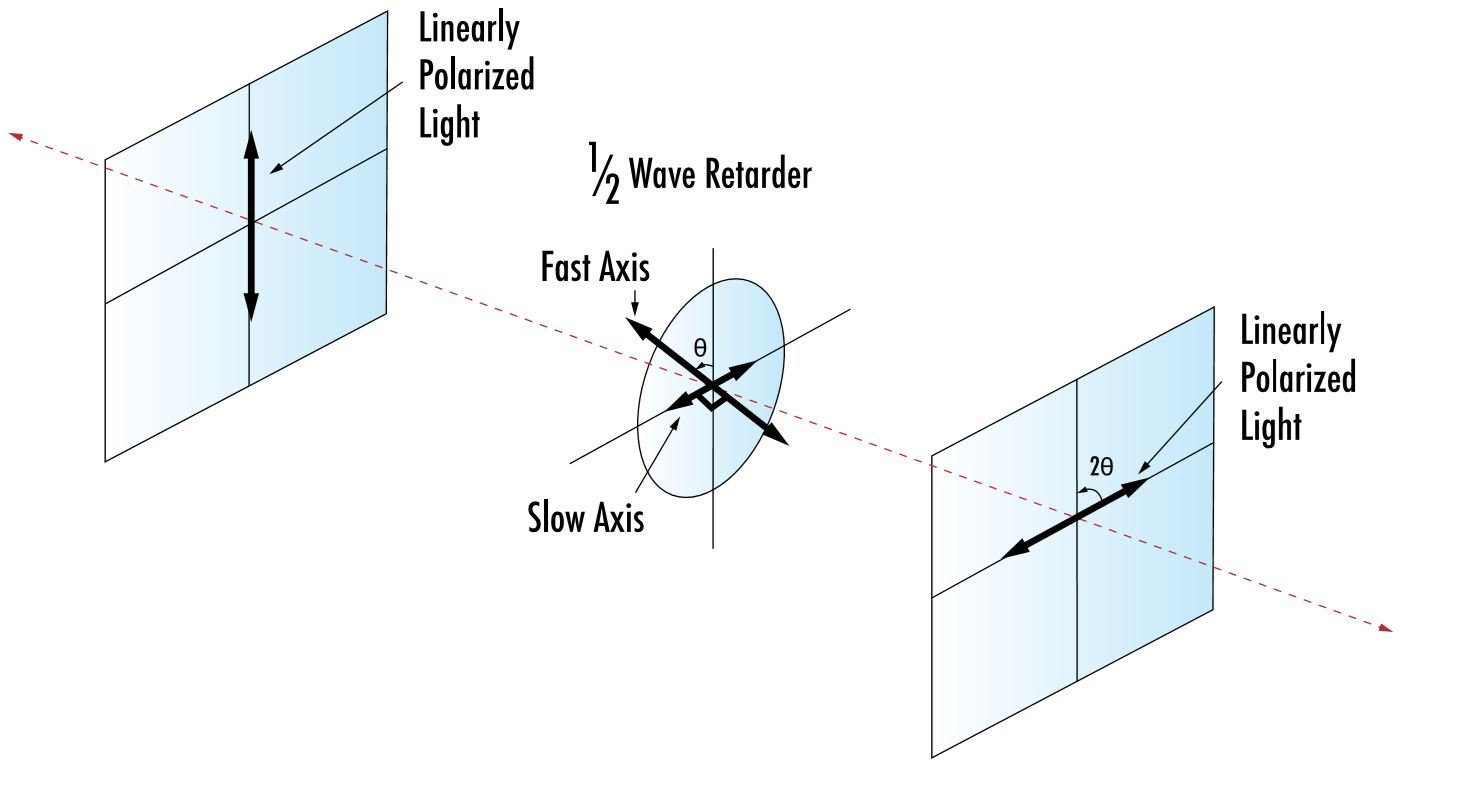

圖9：使用λ/2波片將線性偏振從垂直旋轉到水平

場景二：如何構建“光隔離器"防止回光？

痛點： 光路中的反射光（回光）如果回到激光腔，會導致激光功率波動、跳模，甚至損壞昂貴的激光器。

解法： 線性偏振器 + λ/4波片。

過程推演：

1.出射： 激光通過線性偏振器，成為線偏振光。

2.轉換： 通過λ/4波片（軸向45°），線偏振變?yōu)?/span>圓偏振，打向目標。

3.反射： 光從目標反射回來，圓偏振的旋向反轉（左旋變右旋）。

4.逆行： 反射光再次通過λ/4波片。注意！兩次通過λ/4等效于一次通過 λ/2。

5.阻斷： 此時光變回了線偏振，但方向旋轉了90°。這個方向的光無法通過最初的線性偏振器，從而被阻斷。

圖10：使用四分之一波片構建光學隔離器

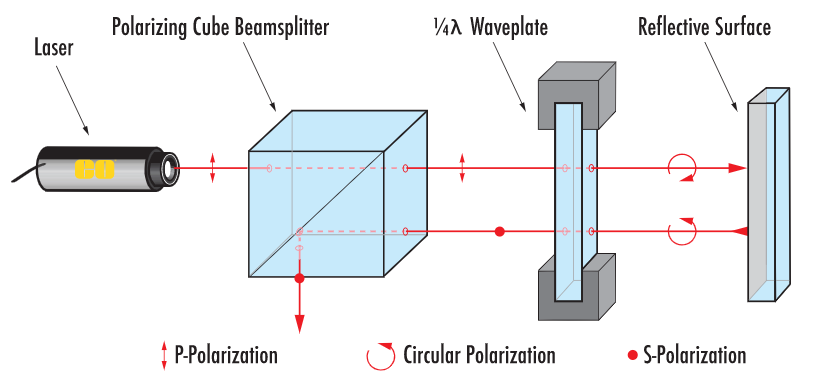

圖11：偏振分光鏡和λ/4波片系統示意圖，展示光學隔離

場景三：二極管與光纖的特殊需求

對于二極管激光器或光纖應用，菲涅爾菱形 (Fresnel Rhombs) 是一個特殊的選擇。

• 原理： 它不是靠雙折射，而是利用棱鏡內部的全反射產生相位延遲。

• 優勢： 它是真正的寬帶器件，延遲量幾乎不隨波長變化。對于波長可能漂移的二極管光源，它是最穩健的選擇。

圖12：λ/4延遲菲涅爾菱形相位延遲器（左）和λ/2延遲菲涅爾菱形相位延遲器（右）

五、總結與選型清單

波片雖小，門道很深。為了方便大家記憶，我們整理了一份簡易選型清單：

• 預算有限、環境穩定、單波長？→ 多級波片

• 高功率脈沖激光、追求高損傷閾值？→ 空氣隙零級石英波片

• 環境溫度變化大、需要高穩定性？→ 膠合零級石英波片

• 大視場角、成像應用？→ 聚合物真零級波片

• 飛秒激光、寬帶光譜應用？→ 消色差波片

• 二極管光源、光纖應用？→ 菲涅爾菱形

Edmund Optics 提供全系列的波片解決方案，從高性價比的聚合物膜到高精度的石英晶體波片，涵蓋紫外、可見光到紅外波段。無論您的光路多么復雜，我們都有對應的“光子調控"方案。
